北大青鳥JTY-H-JBF4382型線型光束感煙火災探測器
時間：2018-10-22 14:12:24 品牌： 北大青鳥
![[!--oldtitle--]](/d/file/baojingshebei/2018-10-22/64cfadb6f7464212fcf546fbcd0f70ab.jpg)
JTY-H-JBF4382型線型光束感煙火災探測器（以下簡稱：探測器）是反射式總線編址型線型光束感煙火災探測器，適用于青鳥消防11SF、51S系列控制器。通過繼電器輸出火警和故障信號，可與不同廠商的火災報警控制器連接。探測器配有激光模組和LED信號指示，整個調試過程方便，快捷，易于操作。
二、JTY-H-JBF4382型線型光束感煙火災探測器產品特點●反射式線型光束感煙火災探測器,發射接收一體化設計；
●開關量信號輸出，可兼容任意廠家信號輸入模塊；
●調試簡單，激光模組快速定位反射器的安裝位置，LED指示信號強度；
●采用自動增益控制技術，背景信號自動補償，抗日光能力強；
●內置微處理器，全功能自診斷，擾動自動過濾技術；
●兩組獨立步進式精密微調，水平/垂直光學角度調整方便，校準精確。
三、JTY-H-JBF4382型線型光束感煙火災探測器主要參數| 工作電壓 | 電源：DC18V~DC30V |
| 工作電流 | 監視狀態：≤15mA |
| 報警狀態：≤35mA | |
| 故障狀態：≤25mA | |
| 調試狀態：≤25mA | |
| 繼電器觸點 | 大電壓：DC30V，大電流：2A |
| 狀態指示 | 監視狀態：紅色指示燈閃亮 |
| 報警狀態：紅色指示燈常亮 | |
| 故障狀態：黃色指示燈常亮 | |
| 調試狀態：綠色指示燈閃亮或常亮 |
●探測器正常工作需要穩固的安裝面，不應安裝到受周圍機械振動干擾較大的表面；
●探測器安裝時應防止太陽光、鹵素燈光等強光源直接照射接收器。光源路徑與探測器光路夾角應大于5°；
●探測器光路需要暢通無阻且光路周圍1m范圍內不應有固定或移動物體；
●探測器不應安裝到存在大量粉塵或水蒸氣的場所；
●探測器安裝距側面墻和天花板均需大于0.5m；
●探測器安裝之前應確定好自己的地址，防止出現重碼的現象；
●探測器與反光板安裝距離在5m~50m之間時，需要使用2塊反光板。安裝距離在50m~100m之間時，需要使用4塊反光板。反光板組合使用時應當擺放緊密，反光板之間不應留有空隙。

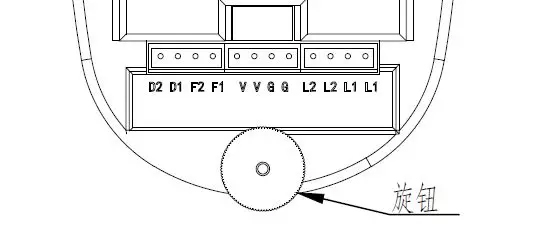

五、JTY-H-JBF4382型線型光束感煙火災探測器接線及調試接線端子示意圖如下：
| 符號 | D2/D1 | F2/F1 | V | G | L2/L1 |
| 名稱 | 故障繼電器 | 火警繼電器 | 24V | 負極 | 回路芯線 |
