泰和安TD0808柜裝主機電源
時間：2019-12-03 08:53:46 品牌： 泰和安
![[!--oldtitle--]](/d/file/baojingshebei/2019-12-03/smalle881dc0787341f1a50e81d4894287672.jpg)
一、TD0808柜裝主機電源概述
TD0808消防聯動電源是為消防控制器聯動設備供電的電源產品，柜裝式面板結構，功率輸出約為265W（DC26.5V/10A）。本電源主要功能為轉換AC220V電壓至DC26.5V，并具有備電供電和備電充電功能，備用電池在AC220V停止供應時提供DC24V/24Ah的輸出，對聯動設備的工作與啟動起到延續作用。TD0808電源顯示功能全面，有輸出電壓顯示，輸出電流顯示，主電故障、備電故障、線路故障等故障指示，并有過載、過流、短路保護功能。
TD0808消防聯動電源具有RS485聯網功能，可與泰和安的聯動型報警控制器相連接，并為報警控制器提供相應的聯動、故障與狀態信息。
二、TD0808柜裝主機電源技術參數
| 輸入電壓 | AC187V～242V | 溫度 | 0℃～40℃ |
| 輸出容量 | 額定容量：DC26.5V、10A 大容量：DC26.5V、12A |
相對濕度 | ≤95%RH，不凝露 |
| 電池容量 | 12V/24Ah×2鉛酸電池 | 外形尺寸 | 480.0mm×320.0mm×89.0mm |
| 防護等級 | IP30 | ||

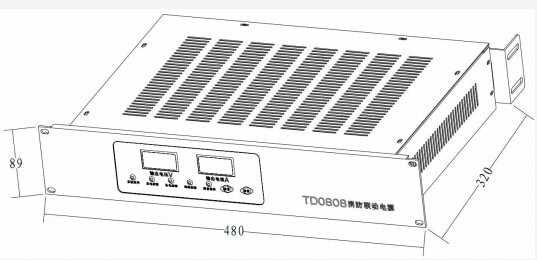

三、TD0808柜裝主機電源外形結構示意圖
TD0808柜裝主機電源外形示意圖
四、TD0808柜裝主機電源安裝與布線
TD0808型柜裝主機電源外接端子示意圖
端子說明：備電BAT+/-：備用電池接線端子。
輸出24V+/-：電源DC24V輸出端子。
RS485–A/B：RS485信號線端子
