泰和安TX3208A輸入輸出模塊
時間：2019-12-03 08:57:46 品牌： 泰和安
![[!--oldtitle--]](/d/file/baojingshebei/2019-12-03/smalla29d2d56541869a4c1db86d619c71d2a.jpg)
一、 TX3208A輸入輸出模塊概述：
TX3208A型輸入輸出模塊（以下簡稱模塊）符合標準《GB16806-2006消防聯動控制系統》的要求。具有動作信號輸出的被動型消防設備(如:排煙口、送風口、防火閥等)通過模塊連接到總線上，本產品能夠?qū)⒖刂破鞯穆?lián)動指令傳給受控設備，然后再將受控設備的動作反饋信號送回控制器。
注意：模塊的反饋輸入端具備斷、短線檢測功能，要求在其末端配接一個10K的終端電阻，否則控制器將報出該產品反饋端故障；對于控制線也具備斷、短線檢測功能，當模塊不動作時，要求常開輸出端的電壓在DC12-48V之間，否則控制器將報出該模塊輸出線故障。
二、 TX3208A輸入輸出模塊特點：
1、二總線，無極性。
2、內置微處理器。
3、輸出線、輸入線都具有斷路、短路檢測功能。
4、總線輸入端與輸出端完全隔離設計。
5、采用軟硬件濾波技術，提高模塊的抗干擾能力。
6、PCB板全密封防護工藝。
7、采用插拔式結構設計，接觸可靠，方便安裝、更換，便于施工。
三、 TX3208A輸入輸出模塊參數：
| 內容 | 技術參數 |
| 工作電壓 | 總線 15V～28V 脈沖電壓，電源電壓 DC(21V～28V) |
| 總線靜態電流 | ≤0.65mA |
| 總線動作電流 | ≤3.0mA |
| 電源監視電流 | ≤3.0mA |
| 電源動作電流 | ≤15mA |
| 常開輸出觸點容量 | DC24V/1.5A，啟動時閉合，適用于 12V～48V 直流 |
| 線制 | 二總線制，無極性；電源電壓 DC24V，無極性 |
| 溫度 | -10℃～55℃ |
| 相對濕度 | ≤95%RH，不凝露 |
| 外形尺寸 | 87.0mm×87.0mm×37.0mm |

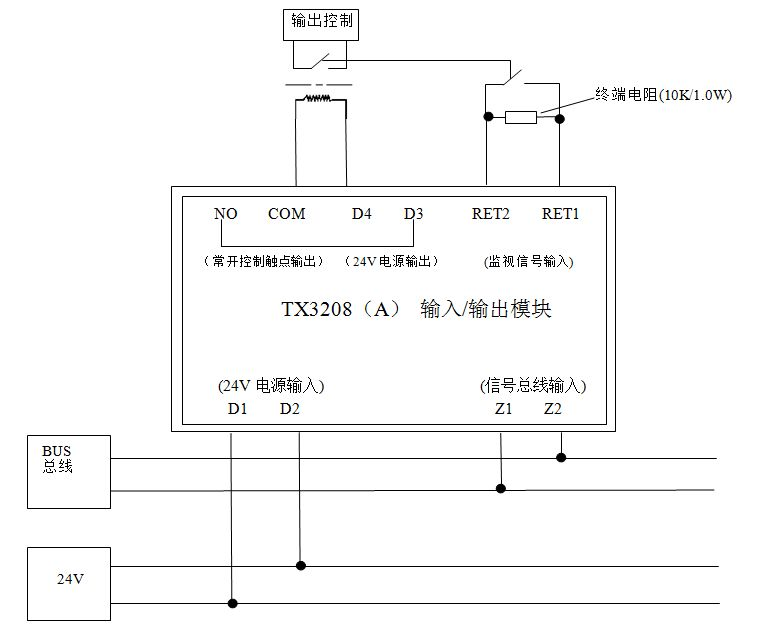

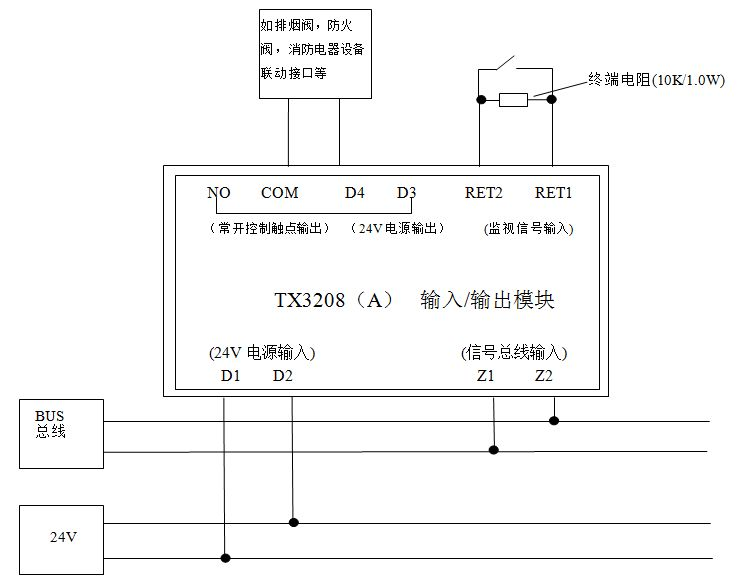

四、 TX3208A輸入輸出模塊安裝和布線：
警告：安裝設備之前，請切斷回路的電源。
安裝方法：模塊可采用布線管暗裝方式或布線管明裝方式
特別警告：由模塊直接控制的低壓小功率設備應滿足如下條件：
1）工作電壓范圍：18V～30V（推薦采用24V）
2）24V電源輸出電流：≤1.5A
五、TX3208A輸入輸出模塊布線要求：
總線(BUS)采用RVS-2×1.0mm2或1.5mm2線；DC24V電源線采用BV-2×1.5mm2或2.5mm2線；常開輸出線采用BV-2×1.5mm2或2.5mm2線；反饋輸入線采用RVS-2×1.0mm2或1.5mm2線。穿金屬管（線槽）或阻燃PVC管敷設。
六、TX3208A輸入輸出模塊編碼操作：
可利用公司生產的手持編碼器TX3932進行現場編碼（地址碼范圍必須是1～242，同一回路地址碼唯一）
功能選擇：
1、“連動”和“點動”功能可以用TX3932進行設置，設置為“連動”時，有輸出信號后輸出繼電器一直 保持閉合直到輸出信號停止。設置為“點動”，輸出信號時，常開接點閉合時間為2±0.2S。出廠默認 模式為“連動”。
2、“自反饋”和“外反饋”功能可以用TX3932進行設置，設置為“自反饋”時，有輸出信號后反饋燈自 動點亮，模塊給控制器提供反饋信號。設置為外反饋時，需要外部的反饋信號才能點亮反饋燈，從而模塊給控制器提供反饋信號。出廠默認是“自反饋”。
3、輸出輸入線故障是否檢測可以用TX3932進行設置“檢線”與“不檢線”功能，出廠默認是“檢線”。
注意事項：
1、值班人員應熟練掌握設備的操作程序，不得誤操作。
2、本模塊為消防產品，使用中必須嚴格執行值班和交接班制度，并做好運行記錄。
3、每隔半年應對模塊進行一次功能測試。
