泰和安TX6622 CAN總線中繼器
時間：2019-11-21 11:21:40 品牌： 泰和安
![[!--oldtitle--]](/d/file/baojingshebei/2019-11-21/small485cf4f46b7a1b284026a9bbeefde5b41574306529.jpg)
一、TX6622型CAN總線中繼器產品概述
泰和安公司控制器將采用CAN總線網絡連接。通過TX6622來聯網可以組成分布式網絡，各個端口可以根據通信距離來設定不同的通信波特率(10K波特率情況下傳輸距離可達2000m)。
二、TX6622型CAN總線中繼器產品特點
●解決控制器間互聯時CAN通訊總線的驅動能力，增加接入網絡系統節點數；
●提升CAN主網的速率及降低子網的數據流量；
●可實現數據路由，提升帶寬利用率，大幅降低緊急情況時網絡數據阻塞發生的機率；
●實現系統各自隔離的星型、樹型網絡連接，進一步提升網絡系統的相應速度及可靠性。
三、TX6622型CAN總線中繼器技術參數
| 型號 | TX6622 |
| 總線協議 | Can-BUS 2.0B 協議 |
| 工作電壓 | 電源電壓：DC(9V～28V) |
| 工作電流 | 24V 電源工作電流≤100mA |
| 指示燈狀態 | 正常工作狀態：狀態燈閃爍，端口指示燈收發數據時閃爍，無數據時常亮 |
| 使用環境 | 溫度：-10℃～55℃ 相對濕度：≤95%RH，不凝露 |
| 外形尺寸 | 152.0mm×90.0mm×27.0mm |
| 重量 | 約400g |
四、TX6622型CAN總線中繼器結構特征與工作原理
1、產品的外形尺寸及安裝尺寸：

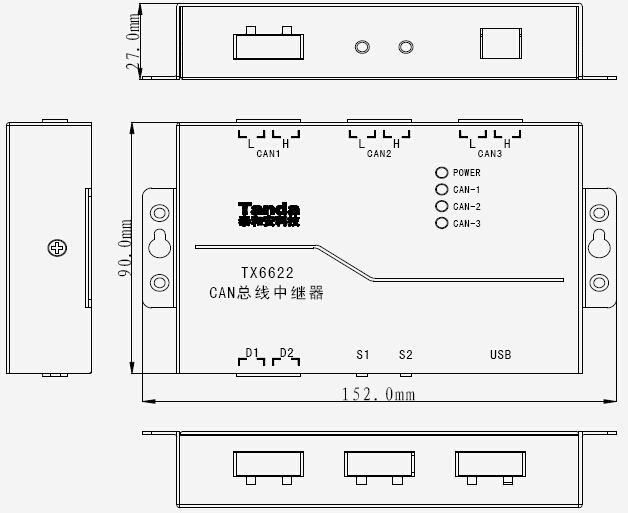

CAN 中繼器外形尺寸
2、TX6622工作原理
各個端口通過分析接收到的can數據包，記錄各個數據源所在的端口后，管理一張動態路由表，然后從路由表里找到發送的目標地址的端口號再將數據從該端口號轉發。
五、TX6622型CAN總線中繼器安裝與布線

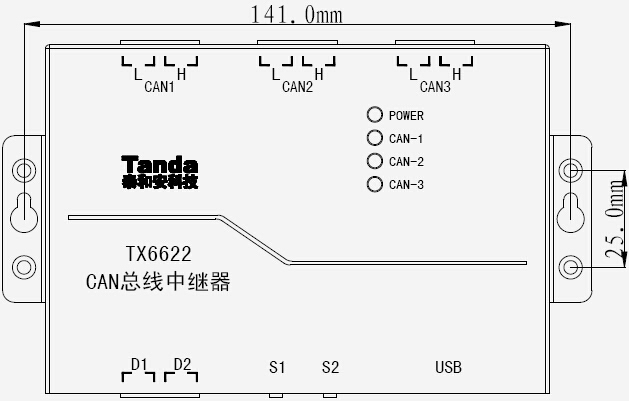

TX6622安裝孔位圖

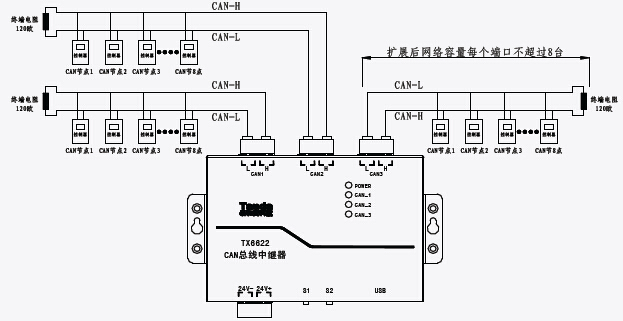

TX6622 CAN中繼器安裝布線示意圖
