金鼎JDXT-YW-1復合感煙感溫火災探測器安裝與布線
來源：消防維保 時間：2018-10-09 10:28:32
1、安裝方法

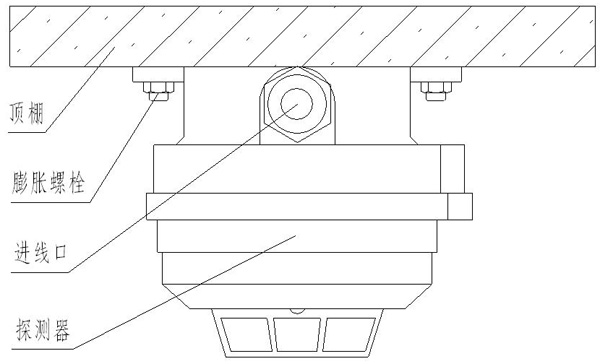

根據現場情況,用M6膨脹螺釘通過探測器固定爪,將防爆外殼固定在頂棚上。電纜的引入裝置采用壓封膠圈結構，電纜外徑約為8mm,電纜的防爆進線口為M22×1.5內螺紋。探測器安裝示意圖如圖所示。
JDXT-YW-1探測器安裝示意圖
2、接線：
松開探測器外殼固定螺釘，打開隔爆腔，將試驗用線去掉，用直徑約為8mm的電纜作為系統用線。
將DC24V電源線從一側進線口串入，接在線路板的輸入端子D上（無極性）；K為常開無源觸點，B為常閉無源觸點。見接線圖。
JDXT-YW-1復合感煙感溫火災探測器接線端子示意圖
B、G為常閉觸點；G、K為常開觸點；D、D為DC24V電源(無極性)
電纜選用：+24V/GND宜選用截面積S≥1.5mm2通用電纜
輸出無源觸點開關量根據需要自定
電纜引入：ⅡB級采用封口螺帽壓緊密封圈結構，ⅡC級采用密封填料函結構
