一、防火門監控器上電前準備與測量

1.1測量外部接線是否有異常電壓。

1.2防火門監控器本身功能測試

1.2.1主機檢查：確認控制器主電開關、備電開關在斷開位置；檢查排線、端子是否松動，如有松動重新插緊。

1.2.2連接主電電源：如使用控制器自身所帶電源線，將控制器電源線插頭插到220V電源上，220V電源線要有良好接地線；如現場接線直接接到控制器上，控制器接線端子L接火線，N接零線，G接保護接地線。

1.2.3連接備電電源，將出廠置于斷開狀態的備電連接線插到備電電池上，檢查備電連接線極性應正確，紅色線接端子+24V，黑色線為接端子GND；2節備電電池串聯連接。

1.2.4接通主電電源，打開主電開關，控制器應正常開機，使用萬用表測量電源板上對外接線端子電壓，應符合以下要求：

回路：18V-20V

主電：220V

打開備電開關，系統應工作正常；關閉主電開關，控制器應正常工作。

關閉主電開關，關閉備電開關，控制器正常關機。

1.3連接接線

按照接線圖將通訊回路線等導線接到監控器上

二、防火門監控系統調試（具體操作步驟）

以1個主機、2個分機、5個門（一個常開門，四個常閉門）為例。主機接1個常開防火門（編號為1），2分機分別接2個常閉防火門（編號分別為1,2）。主機的can1接到1號分機的can1,再從1號分機can1接到2號分機can1,監控主機的回路線和24v接到防火門，監控主機的485接到火災報警控制器的485通訊。

開機，進入防火門監控器主機界面：

2.1進入?yún)?shù)設置，回路設置。

1、CAN1口先設置分機數，CAN1有2個分機，設置分機數為2，輸入密碼，CAN口號設為1，點擊左下角的“保存”即可；

2、設置分機號為0，回路1設備數設為1，點擊中間的“保存”；

3、設置門型號為“常開防火門”，起始門ID和結束門ID設為1，回路號設為1，點擊“修改型號”按鈕保存；

4、分機號設為1，回路1設備數設為2，點擊中間的“保存”；

5、設置門型號為“常閉防火門”，起始門ID設為1和結束門ID設為2，回路號設為1，點擊“修改型號”按鈕保存；

6、分機號設為2，回路1設備數設為2，點擊中間的“保存”；

7、設置門型號為“常閉防火門”，起始門ID設為1和結束門ID設為2，回路號設為1，點擊“修改型號”按鈕保存。

2.2進入系統設置

進入系統參數設置，輸入密碼，點擊“確定”按鈕修改系統時間（試用階段不能修改系統時間）。

2.3啟動設置

進入啟動設置界面，新建分組，將電動閉門器分在一組的添加到組內。一組多添加120個，把5個防火門中的電動閉門器添加到一組中，保存組別，在組里只能編常開閉門器，不能改門磁開關。

2.4進入火警聯動設置

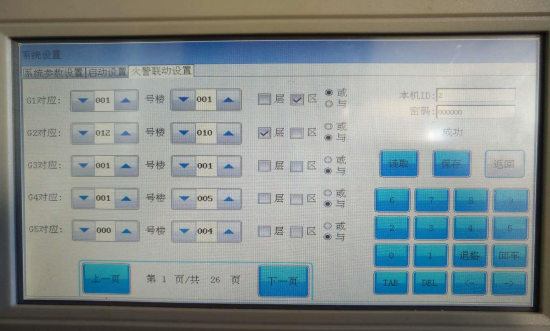

連接G6,G7火災報警系統與防火門監控器，并設置火災報警控制器RS485通訊，(類型設置為火災顯示盤)，每個組對應一個防火分區。進入界面點擊讀取，然后設置1號樓1區的2個報警器件報警啟動G1組防火門，關系設為與，本機ID設為2，因G6報警控制器聯動盤占一個地址，故監控主機ID設為2,設置完輸入密碼點擊保存。

2.5設置火災報警控制器

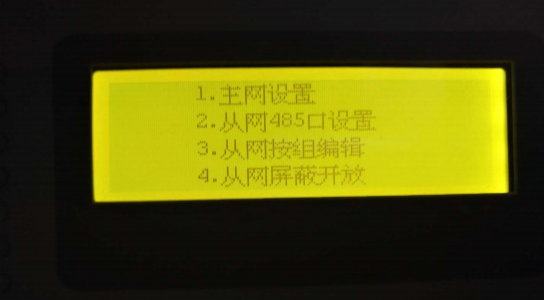

進入設置，從網485口設置，設置2號盤為火災顯示盤，設置樓號為1，按區發送，起始為1區，終止為1區；

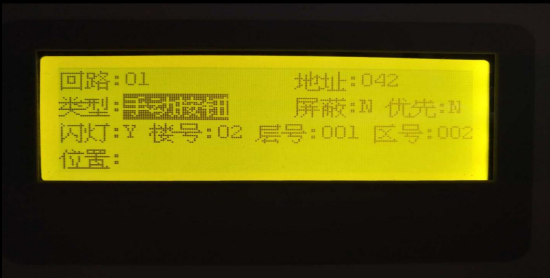

進入回路編輯，單點編輯，分別設置42，43號手報樓號為1區號為1；

設置完成保存退出。

同時按下42，43手報，監控主機“啟動”燈亮，并會啟動與火警聯動關系對應的分組中閉門器，主界面會顯示對應閉門器的狀態與故障信息。

2.6啟動

分為全部啟動，分組啟動，多門啟動和主機通訊板DI短路引導全部啟動

2.7數據查詢

可以查詢設備故障、現場設備掉線、回路短路、回路掉線，主備電故障等問題。

注：防火門監控系統調試詳細步驟是針對國泰怡安GT-FHK7001系列防火門監控系統，其他品牌僅可參考，不同品牌產品調試方式有所差別。
