EI依愛消防火災報警控制器采用CAN聯網時如何布線？
來源：北京消防改造 時間：2019-07-08 11:15:51
EI依愛消防火災報警控制器采用CAN聯網時如何布線？

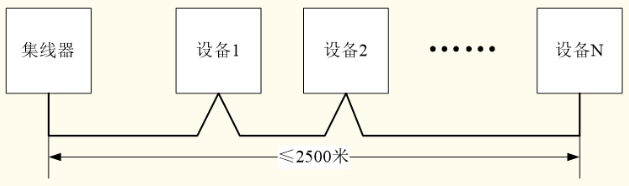

1）手拉手布線
火災報警控制器CAN總線的H端子與EI6421集線器通道上標有的“H”端子
（如“A-H”、“1H”、“2H”、“3H”、“4H”）連接，L端子與集線器通道上標有的“L”端子
（如“A-L”、“1L”、“2L”、“3L”、“4L”）連接。
注意：同一臺火災報警控制器的的“H、L”數據線，接入的端口號要一致，如“H”數據線接入網絡集線器“1H”端子，“L”數據線就只能接入網絡集線器“1L”端子。

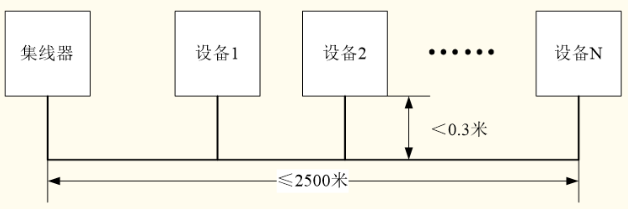

2）T型布線
布線方式建議采用手拉手方式，可采用T形布線，N≤109。其中集線器與設備N需要配置匹配電阻，其他設備不配置匹配電阻。
EI6421集線器左下部有插針X2，對應A端口的匹配電阻，跳線器插入“0”則沒有匹配電阻，插入“1”則有匹配電阻，當有多個集線器需要接入網絡時，將一個集線器視為圖中“集線器”，其他視為“設備x”,使用A端口進行接線。
