HM3102常開防火門監控模塊安裝接線
來源：防火門維修 時間：2019-04-04 16:24:25

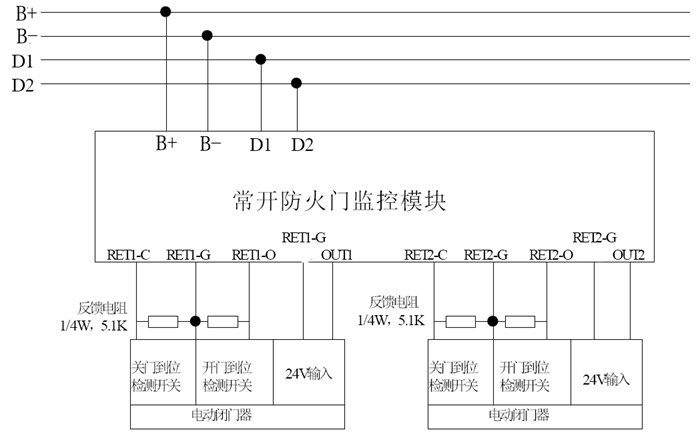

HM3102常開防火門監控模塊安裝接線
接線端子說明：
B+、B-：總線輸入接口，用于模塊與防火門監控器通信和參數設置，無極性。
D1、D2：DC24V電源輸入接口，用于模塊有源輸出和模塊檢線供電，無極性。
RET1-C、RET1-G：防火門關門到位信號輸入接口1，實現輸入檢線和確認是否關門到位。
RET1-O、RET1-G：防火門開門到位信號輸入接口1，實現輸入檢線和確認是否開門到位。
OUT1、RET1-G：防火門電動閉門器有源輸出接口1，OUT1接正，RET1-G接負。
RET2-C、RET2-G：防火門關門到位信號輸入接口2，實現輸入檢線和確認是否關門到位。
RET2-O、RET2-G：防火門開門到位信號輸入接口2，實現輸入檢線和確認是否開門到位。
OUT2、RET2-G：防火門電動閉門器有源輸出接口2，OUT2接正，RET2-G接負。
COM、ON：無源輸入接口。
備注：接口1對應編碼的個地址，接口2對應個地址加1的地址。
現場接線時需要在反饋輸入端各接1/4W5.1K反饋電阻，反饋電阻應接在被控設備端。
注：如果終端設備開關檢測內部已并聯5.1K電阻，則不需要外接反饋電阻。
